电线电缆的界说及分类
广义的电线电缆亦简称为电缆。狭义的电缆是指绝缘电缆。它可界说为:由下列部分组成的集合体,一根或多根绝缘线芯,以及它们各自或许具有的包覆层,总保护层及外护层。
电缆亦可有附加的没有绝缘的导体。我国的电线电缆产品按其用处分红下列五大类:
1. 裸电线;
2. 绕组线;
3. 电力电缆;
4. 通讯电缆和通讯光缆;
5. 电气配备用电线电缆。

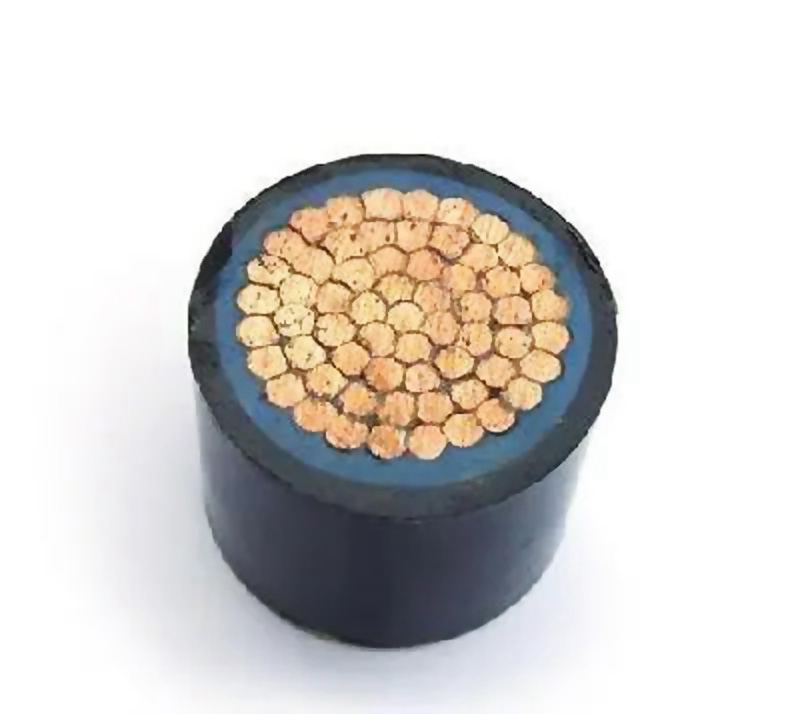

电线电缆的根本结构:
1.导体:传导电流的物体,电线电缆的规范都以导体的截面表明。
2.绝缘:外层绝缘材料按其耐受电压程度。
作业电流及核算
电(线)缆作业电流核算公式:
单相
I=P÷(U×cosΦ)
P-功率(W);U-电压(220V);cosΦ-功率要素(0.8);I-相线电流(A)。
三相
I=P÷(U×1.732×cosΦ)
P-功率(W);U-电压(380V);cosΦ-功率要素(0.8);I-相线电流(A)。
一般铜导线的安全截流量为5-8A/平方毫米,铝导线的安全截流量为3-5A/平方毫米。
在单相220V线路中,每1KW功率的电流在4-5A左右,在三相负载平衡的三相电路中,每1KW功率的电流在2A左右。
也便是说在单相电路中,每1平方毫米的铜导线能够接受1KW功率荷载;三相平衡电路能够接受2-2.5KW的功率。
可是电缆的作业电流越大,每平方毫米能接受的安全电流就越小。
电缆答应的安全作业电流口诀:
十下五(十以下乘以五)。
百上二(百以上乘以二)。
二五三五四三界(二五乘以四,三五乘以三)。
七零九五两倍半(七零和九五线都乘以二点五)。
穿管温度八九折(跟着温度的改变而改变,在算好的安全电流数上乘以零点八或零点九)。
铜线晋级算(在同截面铝芯线的根底上升一级,如二点五铜芯线便是在二点五铝芯线上升一级,则按四平方毫米铝芯线算)。
裸线加一半(在原已算好的安全电流数根底上再加一半)。
常用电(线)缆类型
电线电缆规范类型阐明:
类型 |
称号 |
用处 |
BX(BLX)BXF(BLXF)BXR |
铜(铝)芯橡皮绝缘线铜(铝)芯氯丁橡皮绝缘线铜芯橡皮绝缘软线 |
适用沟通500V及以下或直流1000V及以下的电气设备及照明设备之用。 |
BV(BLV)BVV(BLVV)BVVB(BLVVB)BVRBV-105 |
铜(铝)芯聚氯乙烯绝缘线铜(铝)芯聚氯乙烯绝缘氯乙烯护套圆形电线铜(铝)芯聚氯乙烯绝缘氯乙烯护套平形电线铜(铝)芯聚氯乙烯绝缘软线铜芯耐热105°C聚氯乙烯绝缘软线 |
适用于各种沟通、直流电器设备,电工外表、仪器,电讯设备,动力及照明线路固定敷设之用。 |
RVRVBRVSRV-105RXSRX |
铜芯聚氯乙烯绝缘软线铜芯聚氯乙烯绝缘平行软线铜芯聚氯乙烯绝缘绞型软线铜芯耐热105°C聚氯乙烯绝缘衔接软电线铜芯橡皮绝缘棉纱织造绞型软电线铜芯橡皮绝缘棉纱织造圆型软电线 |
适用于各种沟通、直流电器、电工外表、家用电器、小型电动工具、动力及照明设备的衔接 |
BBXBBLX |
铜芯橡皮绝缘玻璃丝织造电线铝芯橡皮绝缘玻璃丝织造电线 |
适用电压别离有500V及250V两种,用于室表里明装固定敷设或穿管敷设 |
注:B(B)——第一个字母表明布线,第二个字母表明玻璃丝编制。V(V)——第一个字母表明聚乙烯(塑料)绝缘,第二个字母表明聚乙烯护套。L(L)——铝,无L则表明铜F(F)——复合型R——软线S——双绞X——绝缘橡胶
常用线缆类型:
BV |
|
表明单铜芯聚氯乙烯一般绝缘电线,无护套线。适用于沟通电压450/750V及以下动力设备、日用电器、外表及电信设备用的电线电缆。 |
BVR |
|
表明聚氯乙烯绝缘,铜芯(软)布电线,常常简称软线。因为电线比较柔软,常常用于电力拖动中和电机的衔接以及电线常有细微移动的场合。 |
BVV |
|
表明铜芯聚氯乙烯绝缘聚氯乙烯圆型护套电缆,铜芯(硬)布电线。常常简称护套线,单芯的是圆的,双芯的便是扁的,常常用于明装电线。 |
BVVB |
|
表明铜芯聚氯乙烯绝缘聚氯乙烯平型护套电缆。适用于要求机械防护较高、湿润等场合可明敷或暗敷。 |
SYV |
|
实心聚乙烯绝缘射频同轴电缆。适用于闭路监控及有线电视工程。 |
RG |
|
表明物理发泡聚乙烯绝缘电缆,常用于同轴光纤混合网(HFC)中传输数据模拟信号,以及视频传输,通讯体系及信号操控体系。 |
SYWV |
|
物理发泡聚乙绝缘有线电视体系电缆,视频(射频)同轴电缆(SYV、SYWV、SYFV)适用于闭路监控及有线电视工程。 |
RVV |
|
表明铜芯聚氯乙烯绝缘聚氯乙烯护套圆形衔接软电缆。适用于楼宇对讲、防盗报警、消防、主动抄表等工程。 |
RVVP |
|
表明软铜芯绞合圆型聚氯乙烯绝缘绝缘聚氯乙烯护套软电线。适用于楼宇对讲、防盗报警、消防、主动抄表等工程。 |
BVVP |
|
表明硬铜芯扁平型PVC绝缘PVC护套,铜网屏蔽电线。 |
RVS |
|
表明铜芯聚氯乙烯绞型衔接电线。常用于家用电器、小型电动工具、仪器外表、操控体系、播送音响、消防、照明及操控用线。 |
VV(VLV) |
|
表明铜(铝)芯聚氯乙烯绝缘聚氯乙烯护套电力线缆,适用于敷设在室内、地道、及沟管中,不能接受机械外力的效果,可直接埋地敷设。 |
线缆符号意义:
R-衔接用软电缆(电线),软结构
V-绝缘聚氯乙烯
V-聚氯乙烯绝缘
V-聚氯乙烯护套
B-平型(扁形)
S-双绞型
A-镀锡或镀银
F-耐高温
P-织造屏蔽
P2-铜带屏蔽
P22-钢带铠装
Y—预制型、一般省掉,或聚烯烃护套
FD—产品类别代号,指分支电缆。即将公布的建设部规范用FZ表明,其实质相同
YJ—交联聚乙烯绝缘
V—聚氯乙烯绝缘或护套
ZR—阻燃型
NH—耐火型
WDZ—无卤低烟阻燃型
WDN—无卤低烟耐火型
RV 铜芯氯乙烯绝缘衔接电缆(电线)
AVR 镀锡铜芯聚乙烯绝缘平型衔接软电缆(电线)
RVB 铜芯聚氯乙烯平型衔接电线
RVS 铜芯聚氯乙烯绞型衔接电线
RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形衔接软电缆
ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形衔接软电缆
RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形衔接软电缆
RV-105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘衔接软电缆
AF-205AFS-250AFP-250 镀银聚氯乙氟塑料绝缘耐高温-60oC~250oC衔接软电线
