金联宇RVB RVV电线电缆的型号字母是什么？
电线电缆上面的英文字母类型都是什么意思？信任很多人都不必定说的出来，例如：RVV什么线？RVB什么线？BXF什么线？都首要用在什么样的场合和环境？这些都是关于电缆电线的基础常识，弄懂了辨明后能够大大的进步作业效率。树上鸟教育电气规划视频教程
每一种电缆电线在敷设的过程中一般都不答应暴露敷设，需要穿维护性套管等等的办法来维护电缆电线，今日咱们就学习来看一下电缆电线敷设的首要办法。
配管配线工程常用在动力配电、照明工程；开关插座设备工程以及其他附件设备工程。
一、电线常识
1、电线通用符号意义
（1）代号。B一电线(有时不表明)
（2）导体。T一铜芯(一般缺省表明),L一铝芯,R一软铜
（3）绝缘。V一聚氯乙烯,Ⅹ一橡皮,F一氯丁橡皮
（4）护套。V一聚氯乙烯
（5）其他。R一软电线,P一屏蔽,B一平行
2、常用电线举例
（1）、BX、BLX:橡胶绝缘电线。固定敷设于室内或室明敷、暗敷或穿管,作为设备设备用线。
（2）、BXF、BLⅫF:氯丁橡胶绝缘电线。同BX型,耐气候好,适用于室外。
（3）、BXR:橡胶绝缘软电线。同BX型,仅用于设备时要求柔软的场所。
（4）、BXHF、 BXLHF:橡胶绝缘和护套电线。同BX型,适用于较湿润的场所和作为室外进户线。
（5）、BV、BLV:聚氯乙烯绝缘电线。同BX型,但耐湿性和耐气候性较好。
（6）、BVR:聚氯乙烯绝缘软电线。同BV型,仅用于设备时要求柔软的场所。
（7）、BVV、BLVV:聚氯乙烯绝缘和护套电线。同BV型,用于湿润和机械防护要求较高的场所,可直埋土壤中
（8）、BV-105、BLV-105:耐热105℃聚氖乙烯绝缘电线同B型,用于45℃及以上高温环境中
（9）、BVR-105:耐热105℃聚氯乙烯绝缘软电线。同BVR型,用于45℃及以上高温环境中。
（10）、RV单芯铜芯氯乙烯绝缘绝缘软线。供各种移动电器、外表、电信设备、自动化设备接线用;也作为内部设备用线,设备时环境温度不低于-15℃。
（11）、RVB两芯平型铜芯聚氯乙烯绝缘软线。供各种移动电器、外表、电信设备、自动化设备接线用;也作为内部设备用线,设备时环境温度不低于-15℃。树上鸟教育电气规划视频教程
（12）、RVS两芯铜芯聚氯乙烯绞型衔接软线。供各种移动电器、外表、电信设备、自动化设备接线用;也作为内部设备用线,设备时环境温度不低于
15℃C。

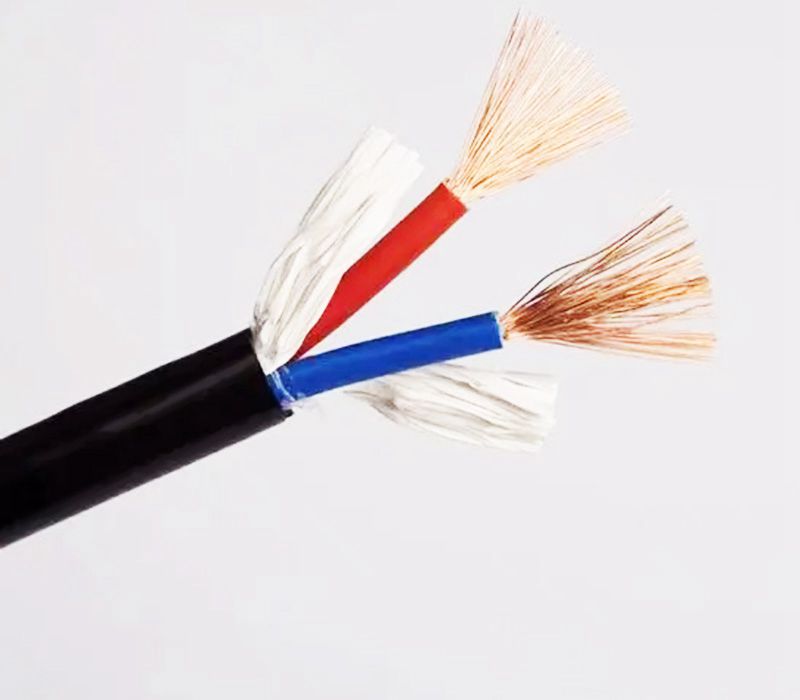

（13）、RVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形衔接软线。同RV型,用于湿润和机械防护要求较高及常常移动、曲折的场所。
（14）、ARVV镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形衔接软线。
（15）、RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形衔接软线。
（16）、AVR镀锡铜芯聚氯乙烯绝缘平型衔接软线。
（17）、RV-105铜芯耐热1050C聚氯乙烯绝缘聚氯乙烯绝缘衔接软线。
（18）、AF-205AFS-250AFP-250镀银聚氯乙氟塑料绝缘耐高温-60C~2500衔接软电线。树上鸟教育电气规划视频教程
（19）、RFS(两芯绞型)、RFB(两芯平型)丁晴聚氯乙烯复合物绝缘软线。同RVB、RVS型,但低温柔软性较好。
（20）、RXS(RⅫB):棉纱织造橡胶绝缘双绞(平)型软线。室内日用电器,照明用电源线。R:棉纱总织造橡胶绝缘软线。同RXS(RXB)型。
3、标准表明法意义:
RVVP2×32/0.2的意义;R—软线;W一双层护套线;P一屏蔽;2—2芯多股线;32—每芯有32根铜丝;0.2—每根铜丝直径为0.2mmZR-RS2×24/0.12的意义;ZR一阻燃;R—软线S一双绞线;2—2芯多股线;24—每芯有24根铜丝;0.12—每根铜丝直径为0.12mP2
4、一般导线的标准系列
(1)耐压；300/500V、450/750V
(2)标准；1.5、2.5、4、6、10、16、25、32、50、70、95、120、150、185、240、300、400。树上鸟教育电气规划视频教程
二、导线敷设根本办法
导线的敷设办法有许多种,按线路在修建物内敷设方位的不同,分为明敷设和暗敷设;按在修建结构上敷设方位不同,分为沿墙、沿柱、沿梁、沿顶棚和沿地上敷设导线明敷设,是指线路敷设在修建物外表能够看得见的部位。
导线明敷设是在修建物悉数竣工今后进行,一般用于简易修建或新添加的线路。导线暗敷设,是指导线敷设,是指导线敷设在修建物内的管道中。
导线暗敷设与修建结构施工同步进行,在施工过程中首先把各种导管和预埋件置于修建结构中,修建竣工后再完结导线敷设作业。暗敷设是修建物内导线敷设的首要办法。树上鸟教育电气规划视频教程
导线敷设的办法也叫配线办法。不同敷设办法其差异首要是因为导线在修建物上的固定办法不同,所运用的资料、器材及导线品种也随之不同。按导线固定资料的不同,常用的室内导线敷设办法有以下几种:
(1)夹板配线
夹板配线运用瓷夹板或塑料夹板来夹持和固定导线。适用于一般场所。
(2)瓷瓶配线
瓷瓶配线运用瓷瓶来支撑和固定导线。瓷瓶的尺度比夹板大,适用于导线截面较大、比较湿润的场所。树上鸟教育电气规划视频教程
(3)线槽配线
线槽配线运用塑料线槽或金属线槽支撑和固定导线。适用于枯燥场所。
(4)卡钉护套配线
卡钉护套配线运用塑料卡钉来支撑和固定导线适用于枯燥场所。
(5)钢索配线
钢索配线是将导线悬吊在拉线的钢索上的一种配线办法。适用于大跨度场所,特别是大跨度空间照明。
(6)配管配线
配管配线是将导线穿在线管中,然后再明敷或暗敷在修建物的各个方位。运用不同的管材,能够适用于各种场所,首要用于暗敷设。
穿管常用的管材有两大类:钢管和塑料管。
（1）钢管。钢管按管壁厚的不同,分为薄壁管和厚壁管。薄壁管也叫电线管,是专门用来穿电线的。其表里均已做过防腐处理,电线管不管管径巨细,管壁厚度均为1-1.6mm。
厚壁管分为焊接钢管和水煤气钢管。焊接钢管的管壁厚度,按管径的不同分红2.5m和3mm两种。水煤气钢管首要用于通水和煤气管壁厚度随管径添加。厚壁管分为镀锌管和不镀锌黑管,黑管在运用前需先做防腐处理。树上鸟教育电气规划视频教程
在现场浇注的混凝土结构中首要运用厚壁钢管,而水煤气钢管则用于敷设在天然地上内和素混凝土地上中。在有细微腐蚀性气体的场所和有防爆要求的场一切必要运用水煤气钢管。
（2）塑料管。穿管敷设运用的塑料管有聚乙烯硬质管、半硬质管、波纹管和改性聚氯乙烯硬质管。为了确保修建电气线路安防规萍器棗,惫种塑料管均选用阻燃管。但防火工程线路一概运用水煤气钢管。
①聚乙烯硬质管。是灰色塑料管,强度较高。因为加工衔接困难,自前修建施工中已很少运用。首要用在腐蚀性较强的场所
②聚氯乙烯硬质管。也叫PVC管,白色彩。PVC管绝缘功能那,耐鹰蚀,抗冲击、抗拉、抗弯强度大材’不焚烧,附件品种多,是建物中暗敷设常用的
③聚氯乙烯半硬质管。又名流体管。因为半硬质管易曲折,首要用于砖混结构中开关、灯具、插座、插座等处线路的敷
④聚氯乙烯波纹管。也叫可挠管。波纹管的抗压性和易曲折性比半硬质管好,许名工程中用来替代半硬质管但波纹管比半硬质管薄,易破损。别的,因为管上有波,穿线的阻力较大。
（3）普利卡金属套管。普利卡金属套管是一种新式复管材,是可挠性电线维护套管,外层为镀锌钢带,内层为电工纸,外表被覆一层具有杰出柔韧性的软质聚氯乙烯(PVC)资料,可用于任何环境下的室表里配线,按用处可分为标准型、防腐型、耐寒型和耐热型等管材的标准,厚壁管以内径为准,其他管材以外径为准。现在运用的单位是毫米(m),曾经用的单位是英寸(in)。
两者间的对应联系是lin=25.4mm。如:15mm管材相当于0.6in(俗称6分担),20m管材相当于0.8in(俗称8分担),25m管材相当于1in管。
(7)封闭式母线槽配线。适用于高层修建、工业厂房等大电流配电场所。
三、管内配线一般规矩
在工业与民用修建中选用较多的办法是线管配线。线管配线的做法是把绝缘导线穿入维护管内敷设。
这种配线的特点是比较安全可靠,能够防止腐蚀性气体、流体的腐蚀,能够防止机械损害,便于修理替换导线。
穿管敷设运用的维护管有钢管(镀锌钢管)、塑料管(PVC)和普利卡金属套管等配管时要依据所穿导线的截面、导线根数及所选用的维护管的类型合理选定维护管直径。配管时应该依据管路的长度、弯头的多少和拉线方位等实际状况在管路中心的恰当益设置接线盒或拉线盒。其设置原则是:树上鸟教育电气规划视频教程
(1)设备电器的方位应设置接线盒。
(2)线路分支处或导线标准改动处要设置接线盒。
(3)水平敷设管路遇下列状况之一时,中心应增设接线盒或拉线盒,且接线盒或拉线盒的方位应便于穿线。
①管子长度每超越30m,无弯头。
②管子长度每超越20m,有1个弯头。
③管子长度每超越15m,有2个弯头。
④管子长度每超越8m,有3个弯头。
(4)笔直敷设的管路遇下列状况之一,应添加固定导线的拉线盒。
①导线截面积50mm2及以下,长度超越30m
②导线截面积70-95mm2,长度超越20m。
③导线截面积120-240mm,长度超越18m
(5)管子穿过修建物变形缝时应增设接线盒。穿管敷设时,管内穿线应契合以下规则:
①穿管敷设的绝缘导线,其绝缘额外电压不能低于500V
②管内所穿导线含绝缘层在内的总截面积不要大于管内径截面积的40%。树上鸟教育电气规划视频教程
③导线在管内不要有接头或扭结,接着应放在接线盒(箱)内
④同一沟通回路的导线应该穿在同一钢管内。
⑤不同回路、不同电压等级以及沟通与直流回路,不得穿在同一管内。但下列几种状况或规划有特别规则的在外:
● 电压为50V及以下的回路。
● 同一台设备的电机回路和无抗干扰要求的操控回路。
● 照明花灯的一切回路。
● 同类照明的几个回路,但管内导线的根数不能超越8根。
